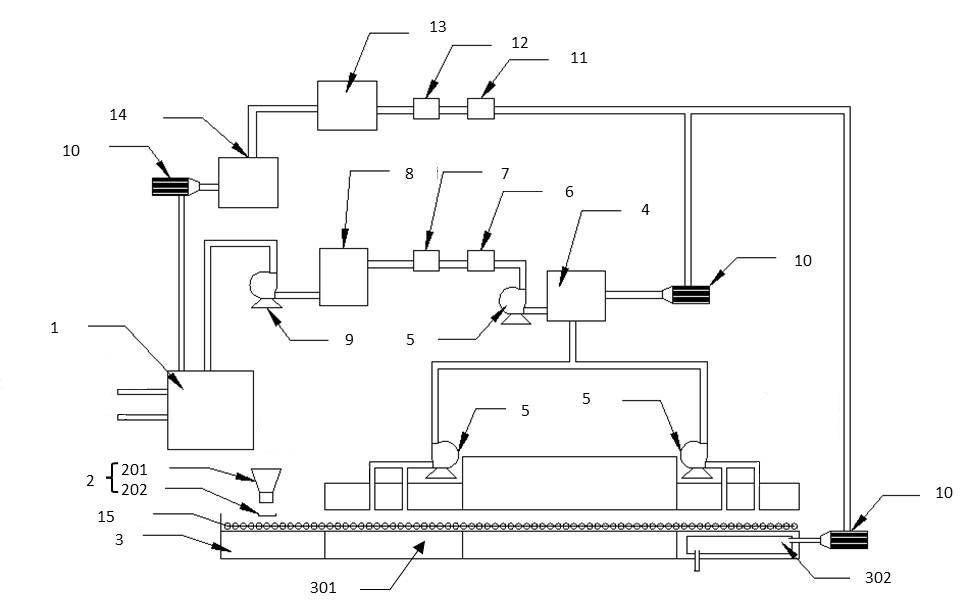

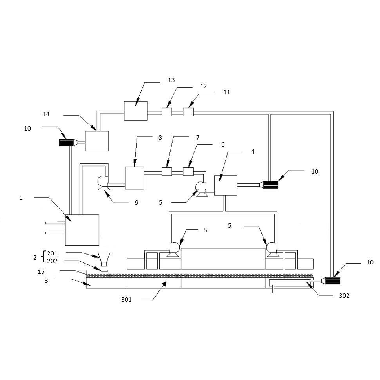

本实用新型涉及一种磷酸铁的洗涤和脱水装置。所述装置包括用于压滤、洗涤和风干的压滤机构，装钵机构和用于脱水的窑炉，所述窑炉包括升温段、保温段和降温段，所述升温段的尾气出口和降温段的尾气出口均与汽水分离机构相连通，所述汽水分离机构的排气口与压滤机构相连通；所述汽水分离器的排水口与压滤机构相连通；所述降温段的冷却水出口与压滤机构相连通。利用该装置可依次对磷酸铁浆料进行压滤、洗涤、风干、装钵和窑炉脱水处理，另外，该装置可重复利用降温段的冷却水、升温段和降温段的尾气，在实现了窑炉低排放和避免资源的浪费的同时，实现低能耗、高效率的洗涤和风干，节约了闪蒸和空压机设备的投入，降低了生产成本。

本实用新型属于电池材料设备领域，具体涉及一种磷酸铁的洗涤和脱水装置。
